บ้าน > ผลิตภัณฑ์ > บอร์ดไดรเวอร์ HDMI > VGA Display Board รองรับจอ LCD ขนาด 800*400 5 นิ้ว

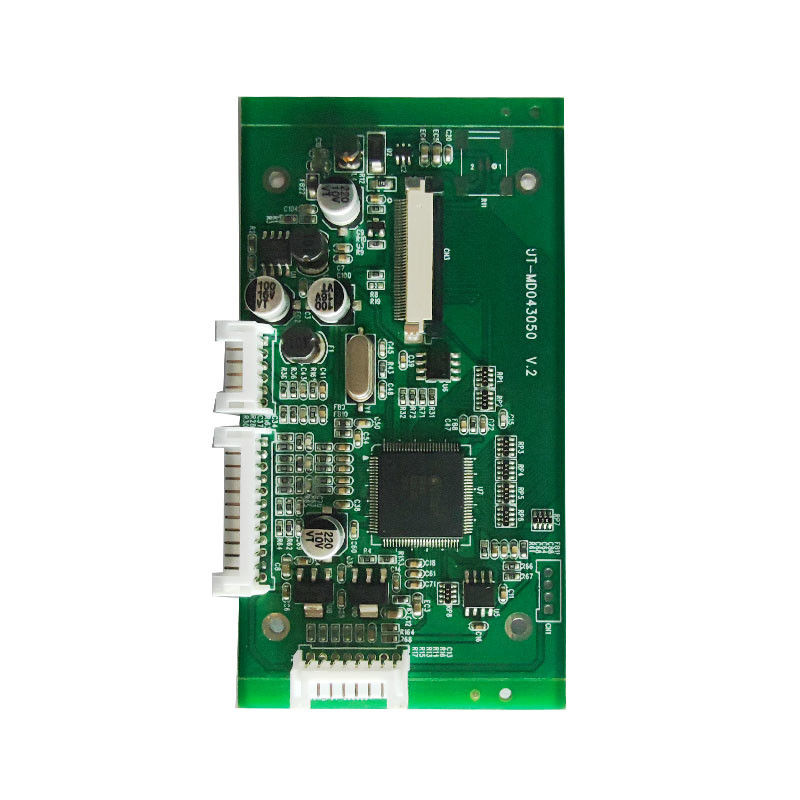

VGA Display Board รองรับจอ LCD ขนาด 800*400 5 นิ้ว

รายละเอียดสินค้า

สถานที่กำเนิด: หางโจว ประเทศจีน

ชื่อแบรนด์: ZOYO

ได้รับการรับรอง: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

หมายเลขรุ่น: 04305 40P 800 480

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1

ราคา: $2~$500 per piece

รายละเอียดการบรรจุ: ปรับแต่ง

เวลาการส่งมอบ: 3-5 วันทําการ

เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Paypal

สามารถในการผลิต: 5,000-20,000 ชิ้นต่อวัน

หา ราคา ที่ ดี ที่สุด
เน้น:

บอร์ดจอ LCD 5 นิ้ว

,

บอร์ดจอ VGA

,

800*400 บอร์ดจอ

ความละเอียดการสนับสนุนสูงสุด:
800*480
อินพุตสัญญาณ:
VGA,CVBS
กำลังไฟฟ้าเข้า:
ไฟฟ้ากระแสตรง +12V
อุณหภูมิการทํางาน:
-10℃~+60℃
ความชื้นในการทำงาน:
90%RH (ไม่มีการควบแน่น)
ความละเอียดการสนับสนุนสูงสุด:
800*480
อินพุตสัญญาณ:
VGA,CVBS
กำลังไฟฟ้าเข้า:
ไฟฟ้ากระแสตรง +12V
อุณหภูมิการทํางาน:
-10℃~+60℃
ความชื้นในการทำงาน:
90%RH (ไม่มีการควบแน่น)
VGA Display Board รองรับจอ LCD ขนาด 800*400 5 นิ้ว
การอธิบายเมตา: VGA Display Board - สามารถรองรับความละเอียดสูงสุด 800 * 400. มันทํางานในช่วงอุณหภูมิ -10 °C ถึง +60 °C. ยอมให้ VGA, CVBS1, และ CVBS2 (ไม่จํากัด) การเข้าสัญญาณวีดีโอใช้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค.

ชื่อ Alt ของภาพ: VGA Display Board, vGA controller, vGA LCD controller board, LCD driver board การใช้งานของเครื่องปรับเปลี่ยนไฟฟ้า

คําสําคัญ: บอร์ดจอ VGA เครื่องควบคุม VGA เครื่องควบคุม LCD

1. พื้นที่ใช้งาน
ใช้ได้กับรุ่น เช่น AT043TN24 V1, AT043TN25 V2, AT050TN43 V.1 สําหรับการประกอบจอ LCD 4.3 นิ้วและ 5 นิ้วที่มีความละเอียด 480272 และ 800480ใช้ในการขับเคลื่อนจอ LCD

2การอธิบายฟังก์ชันของสินค้า

  • การเข้าสัญญาณวีดีโอ: รองรับการเข้าสัญญาณวีดีโอ VGA, CVBS1 และ CVBS2 (ไม่จํากัด)
  • ไฟฟ้าเข้า: ไฟไฟเข้าคือ DC +12V
  • การทํางานของ OSD หลายฟังก์ชัน: มีคุณสมบัติการทํางานหลายฟังก์ชัน On-Screen Display (OSD)
  • ฟังก์ชันควบคุม IR อินฟราเรดทางไกล (ไม่จําเป็น): มีฟังก์ชันรีโมทคอนโทรลอินฟราเรดเป็นตัวเลือก

3. มาตรฐานการส่งสัญญาณ

  • CVBS: มาตรฐานสัญญาณคือ 1.0Vp-p กับอุปสรรค 75Ω
  • VGA: สนับสนุนการแก้ไข 480272 และ 800480 ด้วยอัตราการอัพเดทในช่วง 60 ถึง 70HZ

4สภาพแวดล้อมในการทํางาน

  • อุณหภูมิการทํางาน: ระยะระหว่าง -10 °C ถึง +60 °C
  • ความชื้นในการทํางาน: สูงถึง 90%RH (ไม่มีการปรับความหนาแน่น)

รายละเอียดการบริโภคพลังงานของคณะกรรมการขับขี่ (AT043TN24 V.1) (Ta = 25°C)

หน่วยงาน ความแรงกด ((VIN) กระแสไฟเข้า ((I)IN) คําสังเกต
  นาที แบบว่า แม็กซ์ หน่วย
+12V 70 100 130 mA



J11 (VGA Input) 12PIN/2.0mm

หมายเลขปิน คํานิยาม คําอธิบาย
1 GND -
2 VS สัญญาณสync
3 HS สัญญาณสync เส้น
4 GND -
5 R+ สัญญาณสีแดง
6 GND ดิน
7 G+ สัญญาณสีเขียว+
8 GND +พื้นดิน
9 B+ สัญญาณสีฟ้า+
10 GND ดิน
11 NC
12 NC
