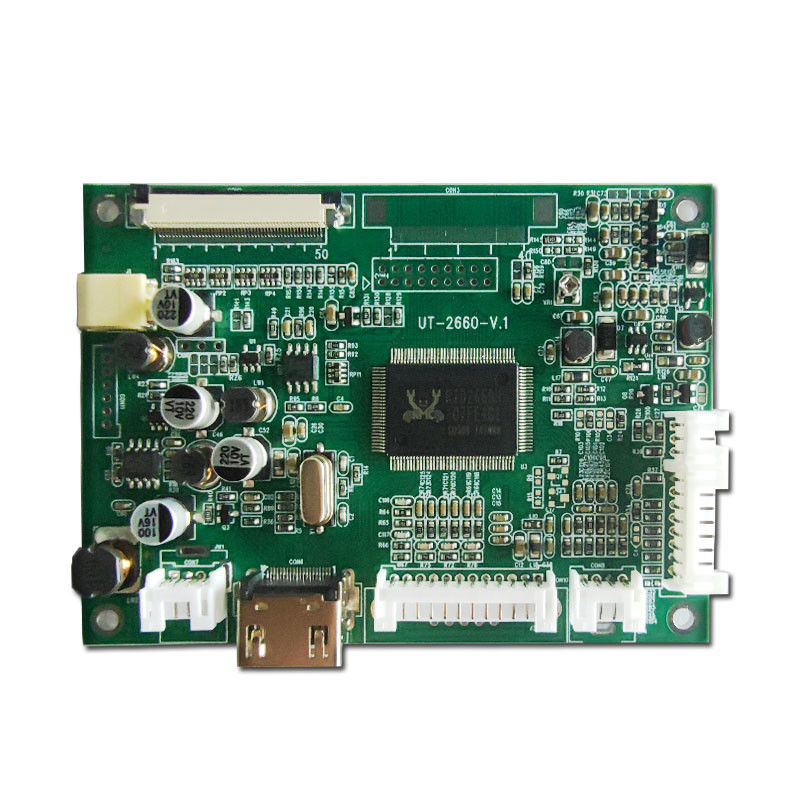

Name: บอร์ดควบคุม TFT HDMI ไปยัง LVDS Converter
Brand: ZOYO
SKU: 2660 50P 800 480
Price: 2 USD
Availability: InStock
Rating: 4.5 (191 reviews)

บอร์ดควบคุม TFT HDMI ไปยัง LVDS Converter

รายละเอียดสินค้า

สถานที่กำเนิด: หางโจว ประเทศจีน

ชื่อแบรนด์: ZOYO

ได้รับการรับรอง: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

หมายเลขรุ่น: 2660 50P 800 480

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1

ราคา: $2~$500 per piece

รายละเอียดการบรรจุ: ปรับแต่ง

เวลาการส่งมอบ: 3-5 วันทําการ

เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Paypal

สามารถในการผลิต: 5,000-20,000 ชิ้นต่อวัน

หา ราคา ที่ ดี ที่สุด

การใช้งานสําหรับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค

Image Alta Name: TFT Controller Board, LVDS to HDMI, HDMI Driver Supplier, HDMI to LVDS Converter ภาพอัลต้า ชื่อ: บอร์ดควบคุม TFT, LVDS ไปยัง HDMI, ผู้จัดจําหน่ายไดรเวอร์ HDMI, HDMI ไปยัง LVDS แปลง

คําสําคัญ: บอร์ดควบคุม TFT, LVDS ไปยัง HDMI, ผู้จัดส่งไดรเวอร์ HDMI, HDMI ไปยัง LVDS Converter

พื้นที่ใช้งาน
สําหรับ TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12 สําหรับ LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13BEJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. เชื่อมต่อกับ EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L, HJ080IA - 01F, TM080TDH01,TM080TDHG01 สําหรับการตรวจสอบพานขับแบบพานจอจอ LCD ความละเอียดสูง 50 PIN.
คําอธิบายฟังก์ชันสินค้า
มันสนับสนุนการใส่สัญญาณวีดีโอ เช่น HDMI, VGA และ CVBS การใส่พลังงานคือ DC + 12V มีความสามารถในการทํางาน OSD หลายฟังก์ชัน มีฟังก์ชันรีโมทคอนโทรล optionalมันสามารถปิดอัตโนมัติในกรณีที่ไม่มีสัญญาณ.
มาตรฐานการเข้าสัญญาณ
HDMI: (ฉบับทั่วไป 1.2) VGA: 800 * 480 (มีอัตราการอัพเดทตั้งแต่ 60 ถึง 75) CVBS: 1.0Vp - p75Ω
สถานที่ทํางาน

อุณหภูมิการทํางาน: จาก - 10 °C ถึง + 60 °C ความชื้นในการทํางาน: 90%RH (ไม่มีการปรับความชื้น)

CON8 ((CVBS ซิกบัล input)
	หมายเลขปิน	คํานิยาม		คําอธิบาย
	1	CVBS2		A V 2 สัญญาณ input
	2	GND		ดิน
	3	CVBS1		สัญญาณ AV1
	4	GND		ดิน
CON10 ((VGA) ใน p u t ) 12PIN/20
หมายเลขปิน			คํานิยาม		คําอธิบาย
1			GND		-
2			VS		สัญญาณสync
3			HS		สัญญาณสync เส้น
4			GND		-
5			R+		สัญญาณสีแดง
6			GND		ดิน
7			G+		สัญญาณสีเขียว+
8			GND		+พื้นดิน
9			B+		สัญญาณสีฟ้า+
10			GND		ดิน
11			SDA		ช่อง I2C
12			SCL		ช่อง I2C

CON6 ((HDMI) ใน p u t ) อินเตอร์เฟซ
หมายเลขปิน	คํานิยาม	คําอธิบาย
1	ข้อมูล TMDS 2+
2	ข้อมูล TMDS ปราง
3	ข้อมูล TMDS 2
4	ข้อมูล TMDS 1+

ความละเอียดการสนับสนุนสูงสุด:	800*480	อินพุตสัญญาณ:	HDMI,VGA,CVBS
กำลังไฟฟ้าเข้า:	ไฟฟ้ากระแสตรง +12V	อุณหภูมิการทํางาน:	-10℃~+60℃
ความชื้นในการทำงาน:	90%RH (ไม่มีการควบแน่น)

ความละเอียดการสนับสนุนสูงสุด:	800*480
อินพุตสัญญาณ:	HDMI,VGA,CVBS
กำลังไฟฟ้าเข้า:	ไฟฟ้ากระแสตรง +12V
อุณหภูมิการทํางาน:	-10℃~+60℃
ความชื้นในการทำงาน:	90%RH (ไม่มีการควบแน่น)
