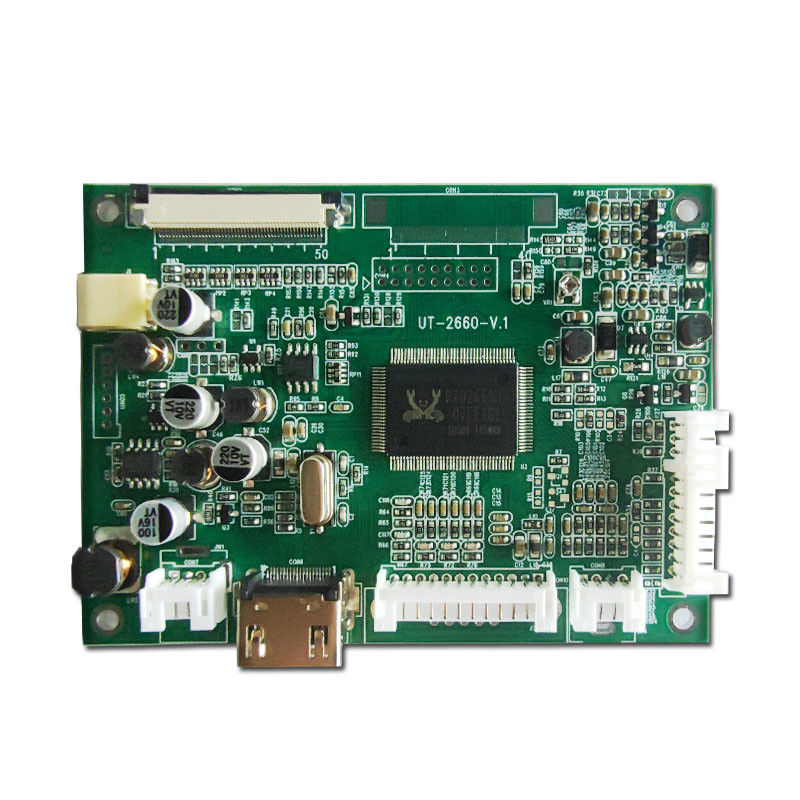

บอร์ดเครื่องขับ LCD ทั่วไป HDMI 1024*600

รายละเอียดสินค้า

สถานที่กำเนิด: หางโจว ประเทศจีน

ชื่อแบรนด์: ZOYO

ได้รับการรับรอง: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

หมายเลขรุ่น: 2660 50P 1024 600

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1

ราคา: $2~$500 per piece

รายละเอียดการบรรจุ: ปรับแต่ง

เวลาการส่งมอบ: 3-5 วันทําการ

เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Paypal

สามารถในการผลิต: 5,000-20,000 ชิ้นต่อวัน

หา ราคา ที่ ดี ที่สุด
เน้น:

บอร์ดเครื่องขับ LCD ทั่วไป

,

บอร์ดไดรเวอร์ HDMI LCD

,

บอร์ด 1024*600 LCD Driver Board

ความละเอียดการสนับสนุนสูงสุด:
1024*600
อินพุตสัญญาณ:
HDMI,VGA,CVBS
กำลังไฟฟ้าเข้า:
ไฟฟ้ากระแสตรง +12V
อุณหภูมิการทํางาน:
-10℃~+60℃
ความชื้นในการทำงาน:
90%RH (ไม่มีการควบแน่น)
ความละเอียดการสนับสนุนสูงสุด:
1024*600
อินพุตสัญญาณ:
HDMI,VGA,CVBS
กำลังไฟฟ้าเข้า:
ไฟฟ้ากระแสตรง +12V
อุณหภูมิการทํางาน:
-10℃~+60℃
ความชื้นในการทำงาน:
90%RH (ไม่มีการควบแน่น)
บอร์ดเครื่องขับ LCD ทั่วไป HDMI 1024*600
  1. การใช้งานสําหรับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
    Image Alta Name: Universal LCD Driver Board with HDMI, TFT Controller Board, HDMI Controller Board, LCD Driver Board การใช้งานของจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ
    คําสําคัญ: บอร์ดจอจอ LCD มหาวิทยาลัยพร้อม HDMI, บอร์ด TFT Controller, บอร์ด HDMI Controller
    1. ระดับการใช้งาน
    • สําหรับ TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12
    • สําหรับ LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. เชื่อมต่อกับ EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L,HJ080IA - 01F, TM080TDH01, TM080TDHG01 สําหรับการตรวจสอบพานขับแบบพานจอจอ LCD ความละเอียดสูง 50 PIN
    1. คําอธิบายฟังก์ชันสินค้า
    • มีความสามารถในการรับสัญญาณวิดีโอเข้า เช่น HDMI, VGA และ CVBS
    • การเข้าพลังงานคือ DC + 12V
    • มันมีการทํางาน OSD หลายหน้าที่
    • มีฟังก์ชันรีโมทคอนโทรลด้วย
    • มันสามารถปิดอัตโนมัติได้ ถ้าไม่มีสัญญาณ
    1. มาตรฐานการเข้าสัญญาณ
    • HDMI: (ฉบับทั่วไป 1.2)
    • VGA: 1024 * 600 (มีอัตราการอัพเดทตั้งแต่ 60 ถึง 75)
    • CVBS: 1.0Vp - p75Ω
    1. สถานที่ทํางาน
    • อุณหภูมิการทํางาน: จาก - 10 °C ถึง + 60 °C
    • ความชื้นในการทํางาน: 90%RH (ไม่มีการปรับความชื้น)
    CON8 ((CVBS ซิกบัล input)
      หมายเลขปิน คํานิยาม คําอธิบาย
    1 CVBS2 A V 2 สัญญาณ input
      2 GND ดิน
      3 CVBS1 สัญญาณ AV1
      4 GND ดิน
    CON10 ((VGA) ใน p u t ) 12PIN/20
    หมายเลขปิน คํานิยาม คําอธิบาย
    1 GND -
    2 VS สัญญาณสync
    3 HS สัญญาณสync เส้น
    4 GND -
    5 R+ สัญญาณสีแดง
    6 GND ดิน
    7 G+ สัญญาณสีเขียว+
    8 GND +พื้นดิน
    9 B+ สัญญาณสีฟ้า+
    10 GND ดิน
    11 SDA ช่อง I2C
    12 SCL ช่อง I2C



    CON6 ((HDMI) ใน p u t ) อินเตอร์เฟซ
    หมายเลขปิน คํานิยาม คําอธิบาย
    1 ข้อมูล TMDS 2+
    2 ข้อมูล TMDS
    ปราง

    3 ข้อมูล TMDS 2
    4 ข้อมูล TMDS 1+
    5 ข้อมูล TMDS
    ปราง

    6 ข้อมูล TMDS 1
    7 ข้อมูล TMDS 0+
    8 ข้อมูล TMDS
    ปราง

    9 ข้อมูล TMDS
    10 TMDS Clock+
    11 นาฬิกา TMDS
    ปราง

    12 นาฬิกา TMDS
    13 CEC
    14 NC
    15 SCL
    16 SDL
    17 DDC/CEC GND
    18 +5V
    19 โป้ร้อน
